    От 4 до 6(7) проводов, в зависимости от того какая работа чипа нужна. Только cwf, dual-boot или вообще выбор какой payload отправить. Последнее вообще сильное колдунство, до конца не понял вообще нахер оно надо.
    Плату отрисовал, утюжить лазерным утюгом, наверное, буду завтра. Хз, получится или нет, дюже дорожки тонкие, возможно придётся заказывать партию.
    Если есть сильный интерес, то гайд сделаю после завершения эпопеи.

  2. RussianSwine

    RussianSwine Главный по нафталину

    Сообщения:
    10.845
    Симпатии:
    3.999
    Баллы:
    623
    У меня то нет, но думаю рынок свой такая штука бы запросто нашла. Готовое решение же для прижимистых родителей, за минусом установки. Я больше по расширению возможностей старья увлекаюсь. Свитч так и не прошил, хотя и скрепка и донгл с лоудером закуплен давно.

  3. батарейкин

    батарейкин дважды будда

    Сообщения:
    2.216
    Симпатии:
    933
    Баллы:
    273
    едем дальше.
    прототип ставить не хочу, он большой и был создан для иных целей.
    нужен чип.

    IMG_20191227_124750_новый размер.jpg

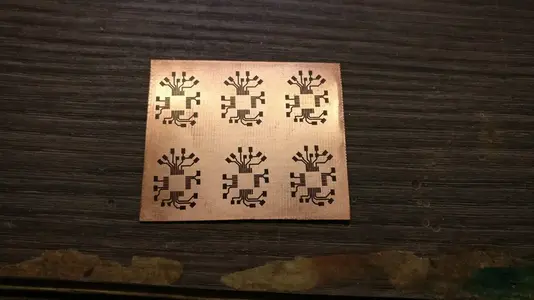

    Спасибо лазерному утюгу, ранее отрисованная схема перенесена на фольгированный текстолит, отделилось-отрисовалось всё очень неплохо, посмотрим что выйдет по итогу, ибо проблема скорее не то что дороги тонкие, а зазоры между ними. заготовка 6х5см.
    благодарность, блэт, мс, за вечные говнообновления, венда снесла дрова принтера, заменив их на свои. возможность отключения улучшалок печати слетела.

    IMG_20191227_130122_новый размер.jpg

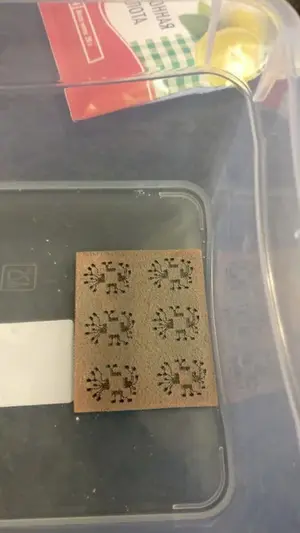

    Химия-химия... Бытовая.

    IMG_20191227_141345_новый размер.jpg

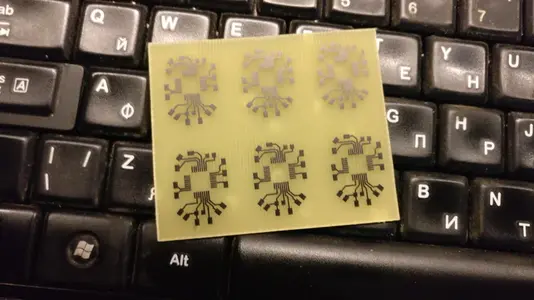

    Итог до смывки. с виду прям очень хорошо.

    IMG_20191227_143236_новый размер.jpg

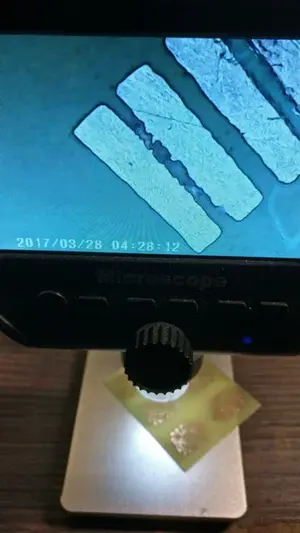

    А после смывки тонера под микроском тихий ужас. непротрав, кз и все такие прелести. вспомнил, дороги 0.4мм, зазор до 0.1мм

    IMG_20191227_143407_новый размер.jpg

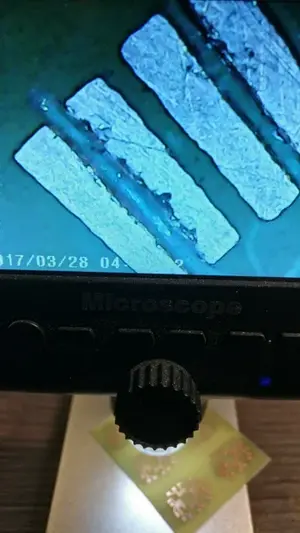

    Оно же после удаления. Микроскоп и крутые пинцеты наше всё. извращенный вариант расцарапки. вся шелуха смоется в процессе нескольких смывок.

    IMG_20191227_150205_новый размер.jpg
    Итог после удаления косяков, чистовой смывки, обрезки и наждачнинга.

    IMG_20191227_160947_новый размер.jpg

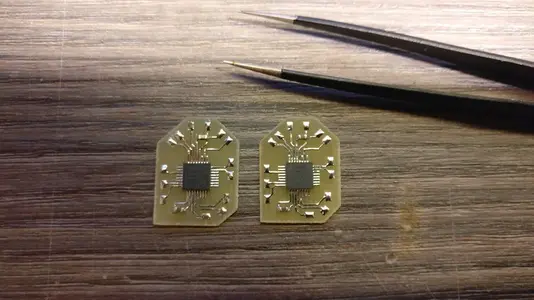

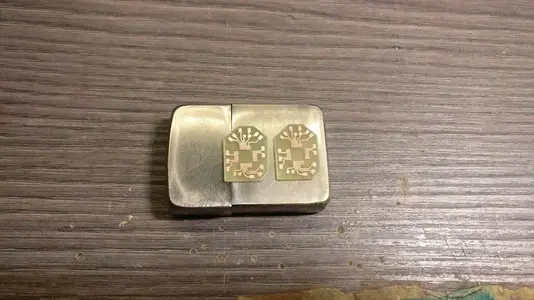

    Готовые пустые болванки. Еще предстоит отзвонить, чтобы уж точно убедиться что без кз ненужных, увидеть чипы, залить бутлоадер, прошить. Возможно лаком оболью. И только тогда буду ставить в свич. На данный момент усё.

    Как-то так.

    jaga, Kolina, wish и 4 другим нравится это.
  4. dimm

    dimm Administrator Команда форума

    Сообщения:
    30.666
    Симпатии:
    9.383
    Баллы:
    623
    Здорово! В какой проге рисовал и разводил печатку?

  5. батарейкин

    батарейкин дважды будда

    Сообщения:
    2.216
    Симпатии:
    933
    Баллы:
    273
  6. батарейкин

    батарейкин дважды будда

    Сообщения:
    2.216
    Симпатии:
    933
    Баллы:
    273
    Ну чтож, посмотрим что внутри свича?


    Вскрывается на удивление просто, 4 хитрых винта на крышке, 1 и 2 сверху снизу обычные, 1 обычный под ногой, средние по бокам. Их там по пять, для снятия крышки только средние.

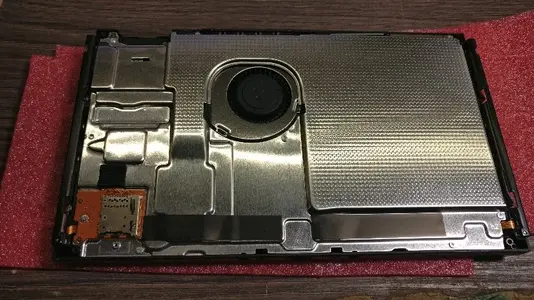

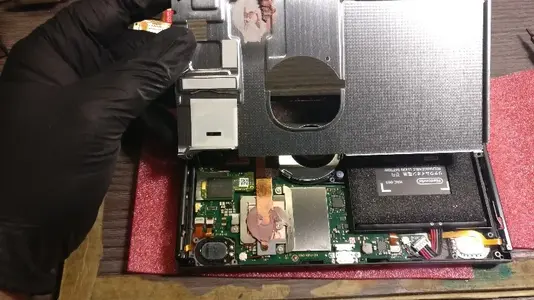

    Перед снятием защитного экрана нужно снять картридер и открутить штук пять винтов по периметру и один в центре.

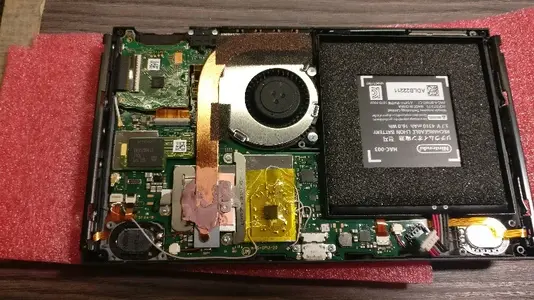

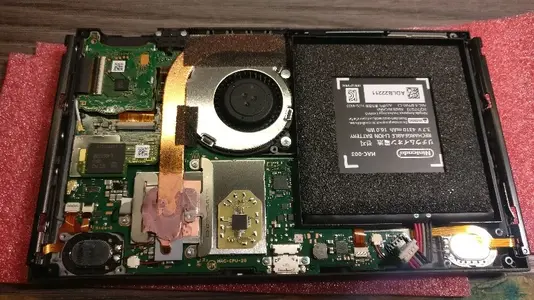

    Место под чип, наклеен на двусторонний скотч. В дальнейшем понял, что можно чип на более длинных проводах прилепить сверху защитного экрана, там отличная выемка под него на этом же месте.
    Пайка проводов. Если уровень владения паяльником слаб - не суйтесь, пайка та ещё. Нужно помимо хорошего паяльника хорошие инструменты, расходка.

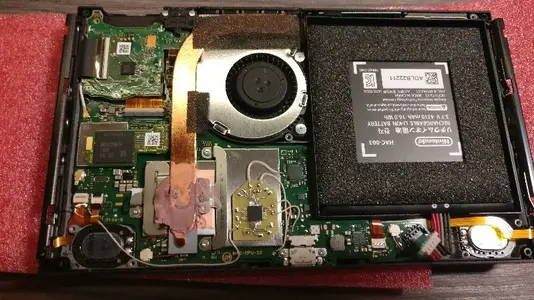

    Готово. Реализовано почти в минималке для дуалбута. 5 проводов.
    Подсобрал для теста.

    И....
    Свич я не убил.

    Но и не заработало нихера. Сидел до трёх ночи. Итог. Полная прошивка грузится без проблем. При зажатии vol+ и кнопки включения черный экран. На самом деле оказалось что чип моментально заводит свич в режим рсм, но проброса пейлоада не происходит. С компа можно дать нужный пейлоад и спокойно запустится атмосфера. Можно активировать режим прошивки чипа.
    Блт, короче, аппаратно всё работает, кроме сука одного, нет проброса пейлоада. Есть питание, есть юсб, есть автонажатие кнопок. Нет, сука, автопроброса... Перепробовал разные прошивки, режимы, нихера...
    Голова не варит, я не выспался. Буду писать автору мода. Потом.
    Сейчас хочу пива, мяса и спать. Фпесду...
    За ошибки не ругайтесь, пить уже начал и с телефона

    jaga, Kolina, vova и 3 другим нравится это.
  7. dimm

    dimm Administrator Команда форума

    Сообщения:
    30.666
    Симпатии:
    9.383
    Баллы:
    623
    Тут для аутентичности должна быть селёдка и черный хлеб как у Петрова-Водкина )))

  8. батарейкин

    батарейкин дважды будда

    Сообщения:
    2.216
    Симпатии:
    933
    Баллы:
    273
    Та я же не с горя

  9. dimm

    dimm Administrator Команда форума

    Сообщения:
    30.666
    Симпатии:
    9.383
    Баллы:
    623
    А чо там за иконка какого-то хоумбрю?

  10. батарейкин

    батарейкин дважды будда

    Сообщения:
    2.216
    Симпатии:
    933
    Баллы:
    273
    Форвадер на Меркури или как там его, после тинфоила который

  11. батарейкин

    батарейкин дважды будда

    Сообщения:
    2.216
    Симпатии:
    933
    Баллы:
    273

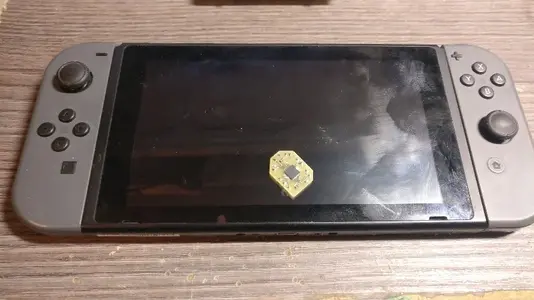

    Всё. первая попытка окончена. оказался чип поехавший. замена.
    Потом переделаю. Не нравится как стоит.

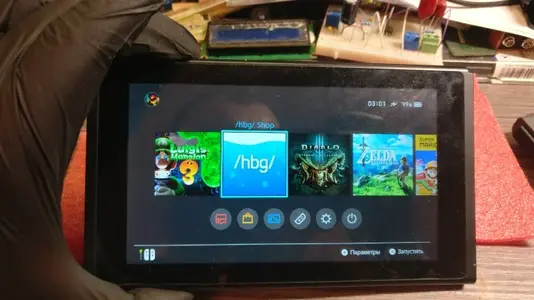

    Итог. Чуть не отъехавшая крыша. Dualboot на свиче. При просто нажатой кнопке питания загрузка родной прошивки, при зажатии pwr&vol+ - кастом. в песду скрепки, зависимость от компа/телефона. как не шитый, только лучше.

    vova, RussianSwine и dimm нравится это.
  12. dimm

    dimm Administrator Команда форума

    Сообщения:
    30.666
    Симпатии:
    9.383
    Баллы:
    623
  13. батарейкин

    батарейкин дважды будда

    Сообщения:
    2.216
    Симпатии:
    933
    Баллы:
    273
    Так вроде эксплоит нашли до них ещё

  14. ArhiAngel

    ArhiAngel Painkiller

    Сообщения:
    4.371
    Симпатии:
    342
    Баллы:
    253
    Хочу. Всё и так устраивает, но блин, твой мод это вообще СВЕРХмод.
    Планируешь в продажу выпускать платки ?

  15. dimm

    dimm Administrator Команда форума

    Сообщения:
    30.666
    Симпатии:
    9.383
    Баллы:
    623
  16. батарейкин

    батарейкин дважды будда

    Сообщения:
    2.216
    Симпатии:
    933
    Баллы:
    273
    Это не мой мод, я не программист, просто я его максимально удешевил. Эти платы есть в продаже на али(база одна, прошивка отличается, но автор исходного кода один, x86rcm), можно купить оригинальный adafruit trinket M0 или аналог. Но ценник не интересный, конечно. Можно вообще голый чип усадить, но там вообще по части пайки ювелирная работа, не стоит того.
    Интересно, будет реальный кастом а-ля вии? Реальная прошивка, без всяких активаторов, донглов и прочего. Прошил и не паришься больше.

  17. vova

    vova Фьючераст Команда форума

    Сообщения:
    25.549
    Симпатии:
    3.857
    Баллы:
    623
    Пока нормально взломают я все игры успею купить ))

  18. батарейкин

    батарейкин дважды будда

    Сообщения:
    2.216
    Симпатии:
    933
    Баллы:
    273
    Нормально взломан свич сейчас, основное выполняет взлом, с удобством использования хуже. Ну, правда уже не в моем случае.

  19. батарейкин

    батарейкин дважды будда

    Сообщения:
    2.216
    Симпатии:
    933
    Баллы:
    273
    Массово нет, пару -тройку сделаю локально и всё.
    Сейчас смотрю варианты замены встроенного нанд на 256 или больше, это интересней в сочетании с чипом. Вот это, наверное, и будет сверхмод.
